ARM GPU 架构简介

1. 架构

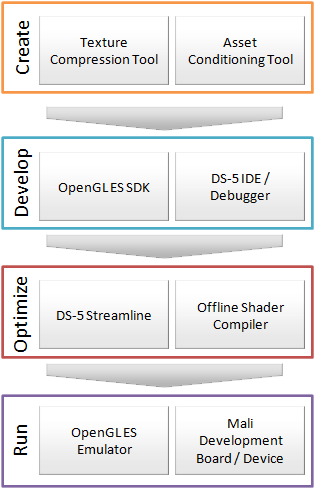

2. 开发流程

3. Mali GPU Linux 内核设备驱动程序

Mali GPU DDK 的 Linux 版本包含在内核中运行的以下三个组件：

1)设备驱动程序:
它是最重要的组件，提供对 Mali-200 或 Mali-400 GPU 的低级访问。其主要功能如下：
•对 Mali GPU 硬件的访问
•中断处理
•低级内存管理

2) 统一内存提供程序 (UMP)：
它是重要的辅助组件为，可以各种不同方式使用以实现驱动程序堆栈中的零拷贝操作。
•通过安全 ID 访问分配的 UMP 内存。这可在不同的应用程序、驱动程序和硬件组件之间共享内存，以实现零拷贝操作
•设置 MMU 或 MPU 表所需的物理地址信息
•将 UMP 内存映射至 CPU 地址空间的方法，以实现读取和写入

3) Mali 直接渲染管理器 (DRM)：
它将 Mali GPU DDK 集成到 X11 环境之中并启用直接渲染接口 (DRI2)。

4. Mali GPU组成

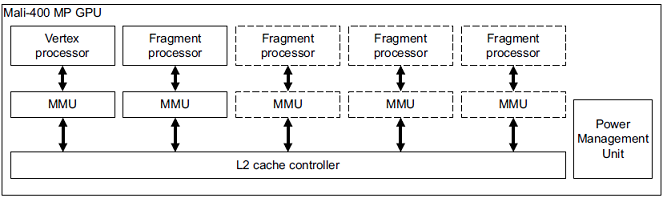

4.1 Utgard架构(Mali-x00,支持1.1/2.0)

Mali GPU可包含如下组件：

• 顶点处理器(Vertex processor)
• 像素处理器(Fragment processors)
• 内存管理单元Memory Management Units (MMUs)
• 电源管理单元Power Management Unit (PMU)
• L2缓存(L2 cache)

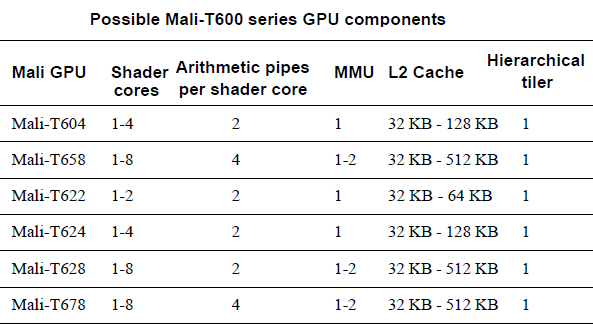

4.2 Midgard架构(Mali-T6xx/支持1.1/2.0/3.0)

Mali GPU 包含如下组件：
• Shader cores：处理图形管道的顶点处理、像素处理、光栅化等阶段，并最后产生在屏幕上显示的Framebuffer结果。
• Memory Management Units.
• L2 cache.
• Hierarchical tiler.

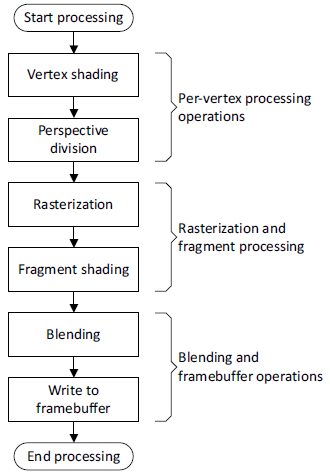

5. OpenGL ES图形管理

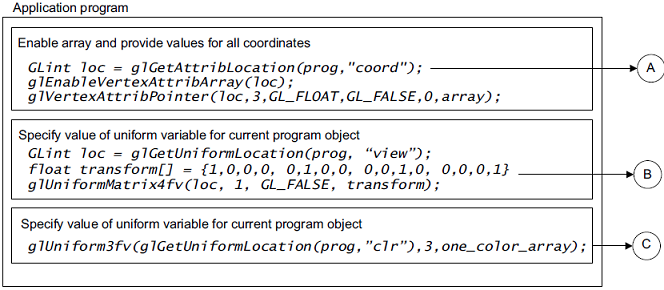

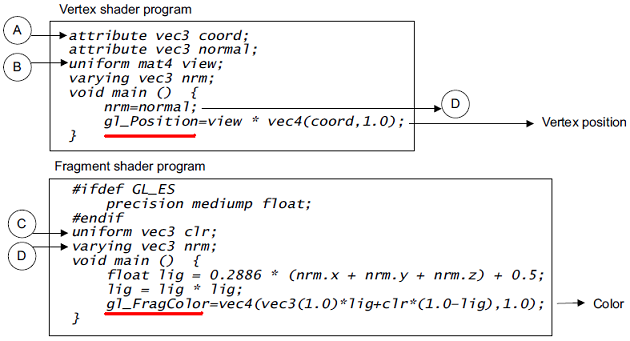

6. 应用程序与Shader程序间的通信

转自http://blog.csdn.net/yuyin86/article/details/21170683

来源：网络

智能推荐

ARM架构

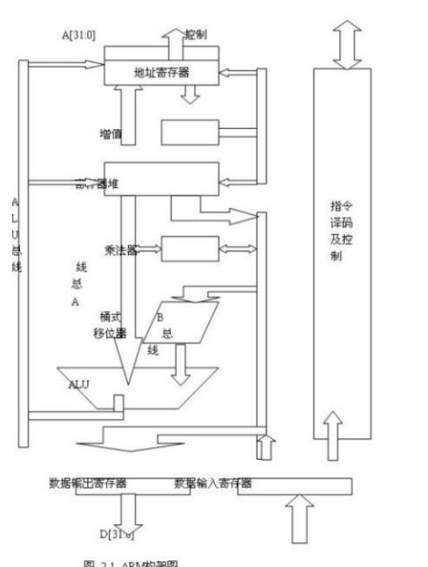

从单片机转到ARM，ARM相比单片机多了一些外设和总线。在仅仅是裸奔的情况下，如果熟悉了ARM架构，那么我认为使用任何ARM架构的芯片和用单片机将没有区别。ARM架构之所以更复杂，当然是为了跑更快以及更好地支持片上系统，所以在某种程度上来说对片上系统不是很了解的话那对于ARM架构的理解也不会那么深。 ARM架构图下图所示的是ARM构架图。它由32位ALU、若干个32位通用寄存器以及状态寄存器、3...
