本文旨在介绍ARMv7开始增加的一项advanced SIMD extension——NEON技术。有助于帮助读者理解NEON概况，提供的实例分析有助于迅速上手NEON编程。阅读此文要求读者有基本的C/C++经验及汇编代码经验，若没有也没关系，多理解查阅资料即可。Good luck~!

Catalog
SIMD及NEON概览

NEON架构（寄存器/数据类型/指令集）
SIMD及NEON概览
SIMD
Single Instruction Multiple Data (SIMD)顾名思义就是“一条指令处理多个数据（一般是以2为底的指数数量）”的并行处理技术，相比于“一条指令处理几个数据”，运算速度将会大大提高。它是Michael J. Flynn在1966年定义的四种计算机架构之一（根据指令数与数据流的关系定义，其余还有SISD、MISD、MIMD）。

许多程序需要处理大量的数据集，而且很多都是由少于32bits的位数来存储的。比如在视频、图形、图像处理中的8-bit像素数据；音频编码中的16-bit采样数据等。在诸如上述的情形中，很可能充斥着大量简单而重复的运算，且少有控制代码的出现。因此，SIMD就擅长为这类程序提供更高的性能，比如下面几类：

Block-based data processing.
Audio, video, and image processing codes.
2D graphics based on rectangular blocks of pixels.
3D graphics.
Color-space conversion.
Physics simulations.

在32-bit内核的处理器上，如Cortex-A系列，如果不采用SIMD则会将大量时间花费在处理8-bit或16-bit的数据上，但是处理器本身的ALU、寄存器、数据深度又是主要为了32-bit的运算而设计的。因此NEON应运而生。

NEON
NEON就是一种基于SIMD思想的ARM技术，相比于ARMv6或之前的架构，NEON结合了64-bit和128-bit的SIMD指令集，提供128-bit宽的向量运算(vector operations)。NEON技术从ARMv7开始被采用，目前可以在ARM Cortex-A和Cortex-R系列处理器中采用。

NEON在Cortex-A7、Cortex-A12、Cortex-A15处理器中被设置为默认选项，但是在其余的ARMv7 Cortex-A系列中是可选项。NEON与VFP共享了同样的寄存器，但它具有自己独立的执行流水线。

NEON架构（数据类型/寄存器/指令集）
NEON支持的数据类型

32-bit single precision floating-point 32-bit单精度浮点数；
8, 16, 32 and 64-bit unsigned and signed integers 8, 16, 32 and 64-bit无符号/有符号整型；
8 and 16-bit polynomials 8 and 16-bit多项式。

NEON数据类型说明符：

Unsigned integer U8 U16 U32 U64
Signed integer S8 S16 S32 S64
Integer of unspecified type I8 I16 I32 I64
Floating-point number F16 F32
Polynomial over {0,1} P8

注：F16不适用于数据处理运算，只用于数据转换，仅用于实现半精度体系结构扩展的系统。

多项式算术在实现某些加密、数据完整性算法中非常有用。

NEON寄存器（重点）

NEON寄存器有几种形式：

16×128-bit寄存器(Q0-Q15)；
或32×64-bit寄存器(D0-D31)
或上述寄存器的组合。
注：每一个Q0-Q15寄存器映射到一对D寄存器。

寄存器之间的映射关系：

D<2n> 映射到 Q 的最低有效半部；
D<2n+1> 映射到 Q 的最高有效半部；

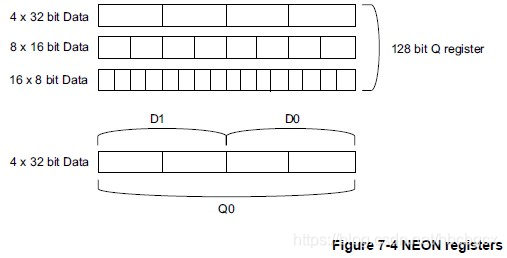

结合NEON支持的数据类型，NEON寄存器有如下图的几种形态：

NEON 数据处理指令可分为：

Normal instructions can operate on any vector types, and produce result vectors the same size, and usually the same type, as the operand vectors.

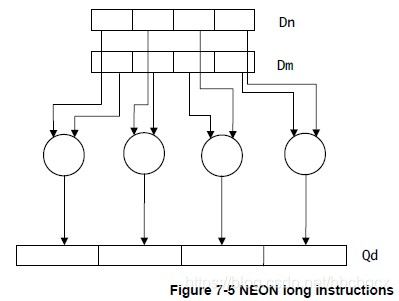

Long instructions operate on doubleword vector operands and produce a quadword vector result.（操作双字vectors，生成四倍长字vectors） The result elements are usually twice the width of the operands, and of the same type.（结果的宽度一般比操作数加倍，同类型） Long instructions are specified using an L appended to the instruction.（在指令中加L）

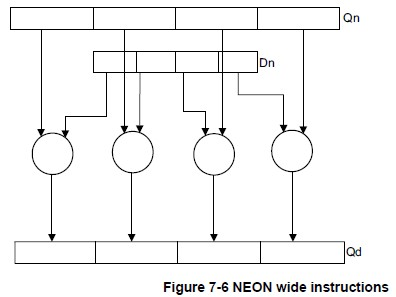

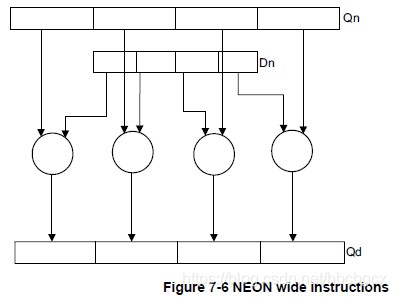

Wide instructions operate on a doubleword vector operand and a quadword vector operand, producing a quadword vector result.（操作双字 + 四倍长字，生成四倍长字） The result elements and the first operand are twice the width of the second operand elements.（结果和第一个操作数都是第二个操作数的两倍宽度） Wide instructions have a W appended to the instruction.（在指令中加W）

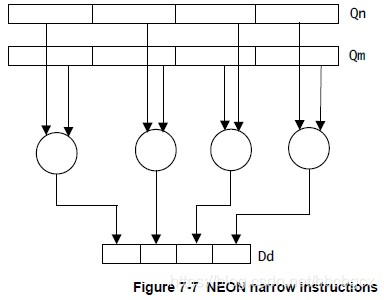

Narrow instructions operate on quadword vector operands, and produce a doubleword vector result.（操作四倍长字，生成双字） The result elements are usually half the width of the operand elements.（结果宽度一般是操作数的一半） Narrow instructions are specified using an N appended to the instruction.（在指令中加N）
Saturating variants
ARM中的饱和算法：
对于有符号饱和运算，如果结果小于 –2^n，则返回的结果将为 –2^n；
对于无符号饱和运算，如果整个结果将是负值，那么返回的结果是 0；如果结果大于 2^n – 1，则返回的结果将为 2^n – 1；
NEON中的饱和算法：通过在V和指令助记符之间使用Q前缀可以指定饱和指令，原理与上述内容相同。
下面给出几幅图解释上述指令的操作原理，图片来自Search Results Cortex-A Series Programmer’s Guide

NEON指令集（重点）
ARMv7/AArch32指令格式

所有的支持NEON指令都有一个助记符V，下面以32位指令为例，说明指令的一般格式：

V{}{}{}{.

比如：

VADD.I16 D0, D1, D2 @ 16位加法
VMLAL.S16 Q2, D8, D9 @ 有符号16位乘加
NEON支持的指令总结

运算：和、差、积、商
共享的 NEON 和 VFP 指令：涉及加载、多寄存器间的传送、存储
具体指令请参见ARM Compiler armasm User Guide - Chapter 12 NEON and VFP Instructions

注：VFP指令与NEON可能相像，助记符也可能与NEON指令相同，但是操作数等等是不同的，涉及多个基本运算。
