Arm的Neon技术是一种64/128位混合SIMD架构，旨在加速多媒体和信号处理应用程序的性能，包括视频编解码、音频编解码、3D图形、语音和图像处理。
本文是系列文章的第一部分，教大家如何用汇编语言为Neon编写SIMD（Single Instruction Multiple Data单指令集多数据）代码。本系列将涵盖None的入门、高效使用，以及为更有经验的码农提供指示。我们将从内存操作开始，以及如何使用灵活的加载和存储置换指令。

An Example

给你一个24位的RGB图像，像素在内存中排列为RGBRGB...，现在需要做一个简单的图像处理操作，例如交换红色和蓝色通道。如何使用Neon高效地做到这一点？

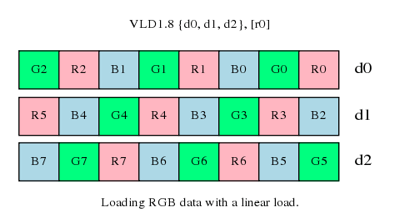

用一个加载操作将RGB数据从内存线性地拉到寄存器，这种交换红/蓝的方式看起来很愚蠢。
在这里插入图片描述
对于这种RGB排列的输入，编写通道交换的代码不会很优雅，例如掩码(masks)、位移(shifting)、组合(combing)等，不太可能有效率。

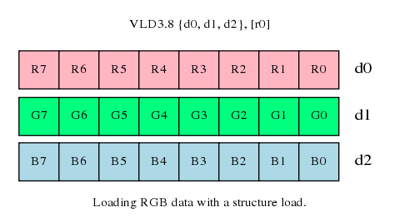

Neon提供了结构化加载和存储指令，为上述情况提供帮助。它们从内存中提取数据，将这些值同时分离到不同的寄存器中。对于这个例子你可以用VLD3指令，在加载红、绿、蓝的同时将它们拆分。

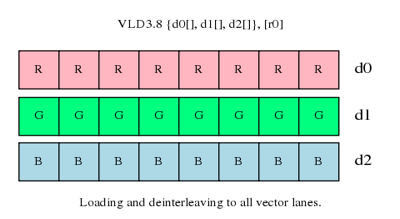

在这里插入图片描述
然后使用指令VSWP d0, d2交换红色和蓝色寄存器，再用类似命名的存储指令(VST3)，将交织后的数据写回内存。

The Details

Overview（概述）

Neon结构将这些从内存中读取的数据，加载到64位Neon寄存器中，同时可以选择性地将数据交织(deinterleaving)（如上面的例子）。存储的工作原理也类似，在写入内存之前，交织(reinterleaving)来自寄存器的数据。
在这里插入图片描述

Syntax（语法）

结构加载和存储指令的语法由5个部分组成。
在这里插入图片描述

助记指令符（Instruction mnemonic），VLD表示加载，VST表示存储。
数字交织模式（Interleave pattern），在每个结构中，对应元素之间的间隔。
元素类型（Element type），指定被访问元素的位数。
一组要读或者写的Neon寄存器列表（Neon register list），最多可以列出4个寄存器，主要看交织模式的选择。
Arm地址寄存器(Arm address register)，包含了内存中要访问的地址。访问后可以更新地址。

Interleave Pattern（交织模式）

指令可以用于加载、存储和解交错(deinterleave)一块结构，结构中包含1到4个大小相等的元素（也就是寄存器列表的数量?），这些元素通常是Neon支持的8、16、32位宽度数据。

VLD1，是最简单的形式，它从内存中加载1到4个寄存器的数据，没有解交错(deinterleaving)。处理一组没有交错(non-interleaved)的数据的时候使用这种模式。
VLD2，加载2到4个寄存器的数据，将偶数和奇数元素解交错(deinterleaving)到这些寄存器中。使用此选项可将立体声音频数据分为左右声道。
VLD3，加载3个寄存器的数据，并且解交错(deinterleaving)，用于将RGB像素分割为通道。
VLD4，加载4个寄存器的数据，并且解交错(deinterleaving)，用于处理ARGB的图像数据。

存储指令支持同样的选项，并且在写入内存之前，交错(interleave)来自寄存器的数据。

Element Types（元素类型）

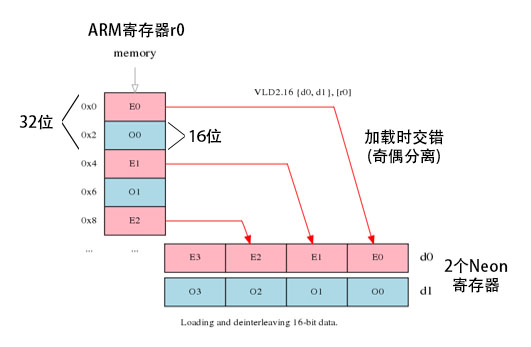

根据指令指定的大小，加载或存储交错的元素。例如用VLD 2 .16加载2个Neon寄存器的数据，会在第一个寄存器中产生4个16位元素，在第二个寄存器中产生4个16位元素，相邻的一对（奇和偶）分离到每个寄存器中。（看图↓↓↓）

在这里插入图片描述

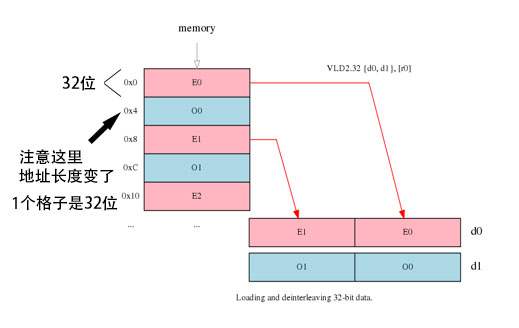

若将元素大小改为32位（以上图为例把16位改成32位），则会加载同样数量的数据，但是每个Neon寄存器里面只有2个元素，同时又分奇数和偶数元素。（看图↓↓↓）

元素大小也会影响字节序处理。通常，如果为加载和存储指令指定了正确的元素大小，则将以适当的顺序从内存中读取字节，以同样的代码在大端或者小端系统上运行。（这段不知道想讲什么，反正要注意大小端系统的字节顺序）。
最后，元素的大小会影响指针对其。与元素大小对其通常可以提供更好的性能，或者你的目标操作系统要求这样做。例如，加载32位元素的时候，第一个元素的地址至少对齐到32位。

Single or Multiple Elements（单个或多个元素）

除了加载多个元素外，结构加载还可以通过解交织(deinterleaving)从内存中读取单个元素，将其读取到Neon寄存器的所有通道或者单个通道，而其它通道保持完整。
在这里插入图片描述
当你需要根据分散在内存中的数据构造向量时，后一种形式很有用。

存储也相似，通过交错(interleaving)，为写入单个或多个元素提供支持。

Addressing（寻址）

结构加载和存储指令支持3种形式，用于指定寻址。

寄存器：[{,:}]
这是最简单的形式，数据将会被加载或者存储到指定的地址。
后面加个叹号：[{,:}]!
这种方式在加载或存储数据后更新指针，准备加载或存储下一个元素。指针增量等于指令加载或存储的字节数。
后面加个逗号：[{,:}],
在内存访问后，指针的增量等于Rm寄存器的值。在读取或写入以固定宽度分隔的一组元素时，这种方式很有效。例如，读取一张图像中的垂直线。

你还可以使用可选的“:”参数，为Rn寄存器中的指针指定对齐方式，这通常会加速内存访问。

Other Loads and Stores（其它加载和存储）

在本文中，我们仅讲述了加载和存储，Neon还提供了：

VLDR 和VSTR
加载和存储单个寄存器（以64位值）。
VLDM 和VSTM
以64位值加载多个寄存器。对于从栈上存取寄存器很有用。

有关支持的加载和存储操作的更多详细信息，请参见[《 Arm Architecture参考手册》](https://developer.arm.com/documentation/ddi0406/b/)。有关说明的详细循环计时信息，请参见每个内核的《技术参考手册》。
