signal has no driver/load”的解决方法

今天在进行原理图绘制完成后，对其进行编译，发现出现好多相同的错误：“signal ... has no driver”，“signal ... has no load”，找了很久，没有发现什么错误。百度一番发现：原来，我开始只是新建了一个schematic文件，即单单是对一个sch文件进行编译，所以，出现了前述的error！

解决方法：
将schematic原理图添加到某工程，再编译就不会出现那些error了。

Tips：
解法一：你使用的元器件对应的引脚是输入的，可以改变原理图中对应元器件的引脚属性解决。

解法二：在Altium Designer中,软件会检查你的输入管脚有没有连,这样的好处是提醒画图的人还有输入管脚是悬空的。我们知道,在电路系统中,大部分输入管脚是不允许悬空的。所以建议画图的人在做原理图库的时候尽量把元件管脚的属性加上,这样可以不让自己出错。如果有输入哪个管脚必须悬空的话,可以在上面添加忽略ERC检查（如下图所示），这样编译的时候就没有警告了!

解法三：在做元件封装的时候，管脚的electrical type有很多选择，一般情况下，选择passive就没事了

解法四：设置属性。在Project-Error Reporting-Violations Associated with Nets
Signals with no driver中,选择no report。

转自：https://blog.csdn.net/erazy0/article/details/6140847

来源：网络

智能推荐

VSCode中出现Module 'pygame' has no 'init' member错误的解决方法

在VSCode设置中找到settings.json，如下图：加入如下代码保存并关闭json文件： “python.linting.pylintArgs”: [ “----extension-pkg-whitelist=1xml” ] 对应问题就会忽略掉不再出现。...

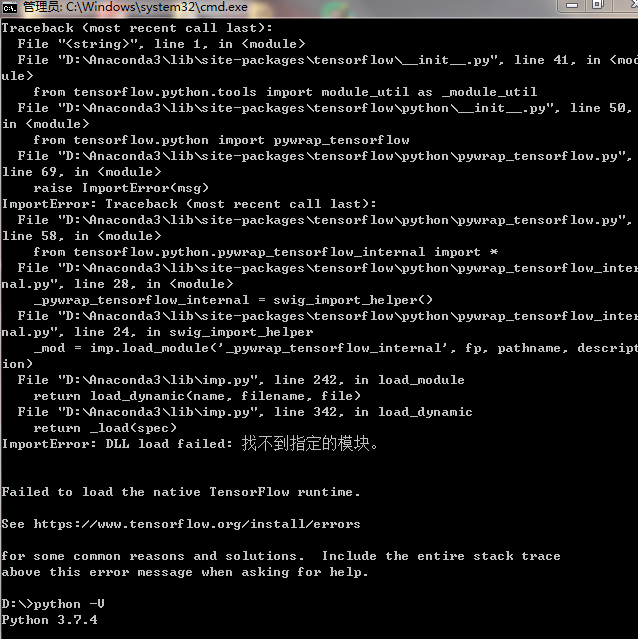

win7:tensorflow2.2.0安装成功引用时DLL load failed找不到指定模块 tensorflow has no attribute xxx 解决方法

Tensorflow2.2.0安装成功引用时显示DLL load failed:找不到指定模块解决方法电脑配置 Python3.7.4，Anaconda3 Window7，核显Intel HD Graphics 520 想装tensorflow2.x cpu版本出现问题：DLL load failed找不到指定模块通过N多渠道安装了N多遍tensorflow，每次都可以安装成功引用的时...

使用HTMLTestRunner生成测试报告提示：‘dict‘ object has no attribute ‘has_key‘解决方法

在学习使用HTMLTestRunner生成测试的时候，在代码书写和引用正确的前提下，提示报错如下：后面我在网上找了很多解决办法，后面发现我用的是Python3，而HTMLTestRunner的是Python2版本，而Python3很多函数和方法与Python2不一致。所以我们需要修改一下HTMLTestRunner这个文件里面的代码。修改如下：第642行，把if not rmap.has_ke...

AttributeError: module 'pip' has no attribute 'main'问题解决方法

通过pycharm创建Django项目是出现如下错误 AttributeError: module 'pip' has no attribute 'main' 环境信息：pycharm2017.3.1（Professional Edition）、python3.6.5 (64位)、pip10.0.1、Django2.0.5 错误原因：由于pip 10版本中没有main()，如果在不降级的情况下，修...

Pack 'oracle-java8-installer' has no installation candidate 报错解决方法

大家在使用ubuntu 安装jdk的时候可能会出现以下报错情况，使用sudo apt-get update 之后都没有效果，不如我们转换一个思路，既然oraclejdk安装不了，那么我们就安装openjdk sudo apt install default-jre sudo apt install openjdk-11-jre-headless sudo apt install openjdk...

猜你喜欢

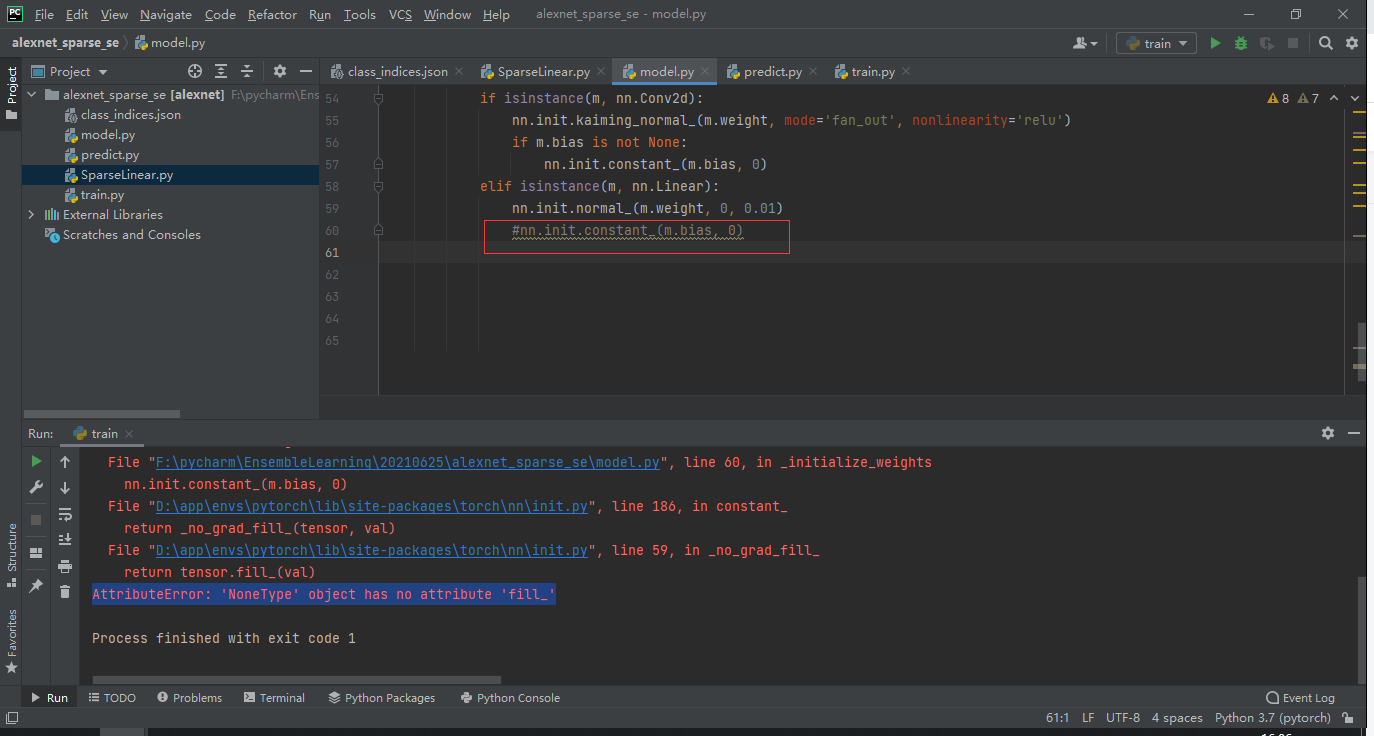

AttributeError: ‘NoneType‘ object has no attribute ‘fill_‘解决方法
