TI DSP C55x CPU（一）： CPU Architecture

技术标签： DSP TI CPU

最近工作上要用到TI的C5517芯片，之前根本没有接触过DSP，准备从头学起。所以为了弄懂公司使用的这一款TI DSP CPU, 在阅读其官方参考文档之余，做一下读书笔记，加强个人理解记忆用。好，现在开始第一章，这一章主要讲述了三部分内容：

Four functional units conceptual details
buses carry instructions and data.
pipeline and pipeline protection mechanism

首先来一张CPU的全景图：

关于上图的data和address Buses有几点需要注意：

上面有三对buses: Data-read data & address, Data-write data & address, Program-read data & address
其中所有data space addresses 都由A unit 生成。
BB and BAB are not connected to 外部memory.
BB bus 只负责传输内部内存到D unit （MAC）的数据

一、下面解释一下CPU 4 个单元：

Instruction Buffer Unit（I unit): 该单元有128 Bytes Instruction buffer queue来接受32 bits code，然后Instruction decoder分成1~8 bytes解析并传到合适的单元
Program Flow Unit （P Unit）：生成所有的program-space address 和 directing operations。it contains program control logic：1）test condition 2）interrupt service 3）repetition 4）manage parallel instruction。
Address-Data Flow Unit (A Unit) ：生成data address 和 16-bit ALU
Data Computation Unit (D Unit) ：主要的运算单元

二、Instruction Pipeline：

1. 指令管道分为两个解耦段：获取管道（fetch pipeline）和执行管道（execution pipeline）

2.Pipeline Protection：

当前后两条命令，如果在不同阶段运行，并且读写同一个地址则会发生冲突。所以pipeline-protection mechanism 在此两指令插入空闲cycles，并遵循下面准则：

当前指令向某一地址写（读）数据，但前一指令还没从该地址读（写）数据，则在当前指令前插入cycles，直到读（写）命令先执行。

Note：该机制对并发执行指令无效。

参考文献：
C55x v3.x CPU Reference Guide,Literature Number: SWPU073E June 2009

来源：网络

智能推荐

CPU

1.CPU功能 CU功能：指令控制、操作控制、时间控制、处理终端、数据加工 ALU功能：算数运算和逻辑运算 PC+1 –>MAR –>前往主存取得指令内容 –>MDR –>IR –>CU 2.CPU寄存器 3.指令周期：取指周期（+间址周期）（+执行周期）（+中断周期）流水：超标量技术、超流水线技术、超长...

#CPU

CPU是人们常挂在嘴边的一个词。今天就谈一下CPU。定义 CPU（Central Processing Unit）是一块超大规模的集成电路，是一台计算机的运算核心和控制核心。中文中，称之为“中央处理器”。功能及构成 CPU的功能主要是解释计算机指令以及处理计算机软件中的数据。中央处理器主要包括运算器和高速缓冲存储器及实现它们之间联系的...

CPU

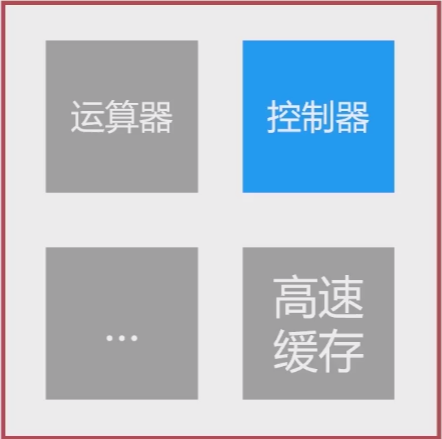

CPU 控制器运算器指令执行过程控制器控制器，是协调和控制计算机运行的。控制器里，通常有些电子元器件：程序计数器：提供给其他控制单元，当前需要指向指令的地址。时序发生器：可发送时序脉冲，CPU的节拍器，CPU根据节拍工作。指令译码器：指令由操作码、地址码组成，负责翻译操作码对应的操作、地址码的数据。指令寄存器：从主存、高速缓存里取指令，提高CPU工作效率。主存地址...
