Android OTA升级原理和流程分析（三）---Android系统的三种启动模式

转载自：http://blog.chinaunix.net/uid-22028566-id-3533851.html

以下的篇幅开始分析我们在上两个篇幅中生成的update.zip包在具体更新中所经过的过程，并根据源码分析每一部分的工作原理。

一、系统更新update.zip包的两种方式

1. 通过上一个文档，我们知道了怎样制作一个update.zip升级包用于升级系统。Android在升级系统时获得update.zip包的方式有两种。一种是离线升级，即手动拷贝升级包到SD卡（或NAND）中，通过settings-->About phone-->System Update-->选择从SD卡升级。另一种是在线升级，即OTA Install(over the air)。用户通过在线下载升级包到本地，然后更新。这种方式下的update.zip包一般被下载到系统的/CACHE分区下。

2. 无论将升级包放在什么位置，在使用update.zip更新时都会重启并进入Recovery模式，然后启动recovery服务（/sbin/recovery）来安装我们的update.zip包。

3. 为此，我们必须了解Recovery模式的工作原理以及Android系统重启时怎样进入Recovery工作模式而不是其他模式（如正常模式）。

二、 Android系统中三种启动模式

首先我们要了解Android系统启动后可能会进入的几种工作模式。先看下图：

由上图可知Android系统启动后可能进入的模式有以下几种：

(一) MAGIC KEY（组合键）：

即用户在启动后通过按下组合键，进入不同的工作模式，具体有两种：

① camera + power：若用户在启动刚开始按了camera+power组合键则会进入bootloader模式，并可进一步进入fastboot（快速刷机模式）。

② home + power ：若用户在启动刚开始按了home+power组合键，系统会直接进入Recovery模式。以这种方式进入Recovery模式时系统会进入一个简单的UI（使用了minui）界面，用来提示用户进一步操作。在tcc8800开发板中提供了一下几种选项操作：

“reboot system now”

“apply update from sdcard”

“wipe data/factory reset”

“wipe cache partition”

(二)正常启动：

若启动过程中用户没有按下任何组合键，bootloader会读取位于MISC分区的启动控制信息块BCB（Bootloader Control Block）。它是一个结构体，存放着启动命令command。根据不同的命令，系统又可以进入三种不同的启动模式。我们先看一下这个结构体的定义。

struct bootloader_message{

char command[32]; //存放不同的启动命令

char status[32]; //update-radio或update-hboot完成存放执行结果

char recovery[1024]; //存放/cache/recovery/command中的命令

};

我们先看command可能的值，其他的在后文具体分析。command可能的值有两种，与值为空（即没有命令）一起区分三种启动模式。

①command=="boot-recovery"时，系统会进入Recovery模式。Recovery服务会具体根据/cache/recovery/command中的命令执行相应的操作（例如，升级update.zip或擦除cache，data等）。

②command=="update-radia"或"update-hboot"时，系统会进入更新firmware（更新bootloader），具体由bootloader完成。

③command为空时，即没有任何命令，系统会进入正常的启动，最后进入主系统（main system）。这种是最通常的启动流程。

Android系统不同的启动模式的进入是在不同的情形下触发的，我们从SD卡中升级我们的update.zip时会进入Recovery模式是其中一种，其他的比如：系统崩溃，或则在命令行输入启动命令式也会进入Recovery或其他的启动模式。

为了解我们的update.zip包具体是怎样在Recovery模式中更新完成，并重启到主系统的，我们还要分析Android中Recovery模式的工作原理。下一篇幅开始看具体的Recovery模式工作原理，以及其在更新中的重要作用。

上一篇：Android OTA升级原理和流程分析（二）---update.zip差分包问题的解决

下一篇：Android OTA升级原理和流程分析（四）---Android系统Recovery模式的工作原理

来源：http://blog.chinaunix.net/uid-22028566-id-3533851.html

智能推荐

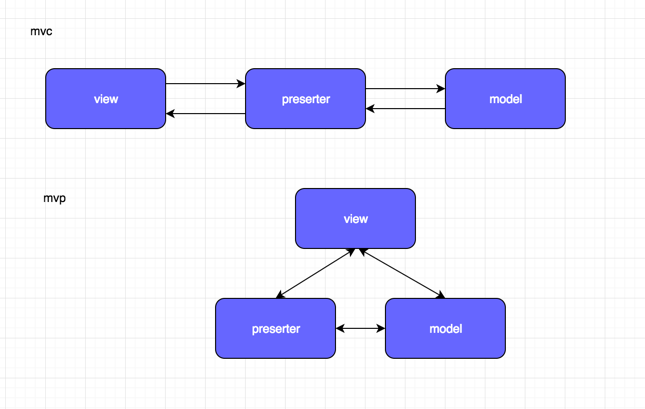

Android mvc，mvp , mvvm三种设计模式的选择实践
