STM32CubeMX介绍、下载与安装

Ⅰ、写在前面

相信很多人都知道STM32CubeMX这个工具，也是近年来开发STM32比较流行的一个工具。这个工具从两年前第一版到现在已经有多个版本了，功能也从简单越来越强大了。

STM32CubeMX是一个配置STM32代码的工具，它把很多东西封装的比较好，硬件抽象层、中间层、示例代码等。

现在ST公司主要升级和维护的库主要就是“Cube库”和“标准外设库”，使用这两种库开发各有各的好处，这里详细描述。

如果你是一名刚学STM32的初学者，想要把硬件底层搞的很明白，不建议使用STM32CubeMX这个工具，建议使用之前经典的标准外设库来开发（先学习标准外设库，但有毕竟要抽时间了解STM32CubeMX）。标准外设库可以很简单直接跟踪到底层寄存器，而Cube库里面的代码想要跟踪并理解底层很难。

如果你是一名熟练了标准外设库的人，有必要学习并使用STM32CubeMX来开发程序。

Ⅱ、STM32CubeMX的介绍

STM32CubeMX是一个图形化的工具，也是配置和初始化C代码生成器（STM32 configuration and initialization C code generation），也就是自动生成开发初期关于芯片相关的一些初始化代码。

从上图可以看得出，它包含了STM32所有系列的芯片，包含示例和样本（Examples and demos）、中间组件（Middleware Components）、硬件抽象层（Hardwaree abstraction layer）。

STM32CubeMX的特性如下：

1.直观的选择 STM32 微控制器。

2.微控制器图形化配置：

-自动处理引脚冲突

-动态设置确定的时钟树

-可以动态确定参数设置的外围和中间件模式和初始化

-功耗预测

3.C 代码工程生成器覆盖了STM32 微控制器初始化编译软件，如IAR,KEIL,GCC。

4.可独立使用或作为 Eclipse 插件使用。

STM32CubeMX是意法半导体 STMCube的主动原创，可以减轻开发工作，时间和费用。STM32Cube 覆盖了 STM32 系列。

STM32Cube 包括 STM32CubeMX，STM32CubeMX 是一款图形化软件设置工具，允许使用图形化向导来生成 C 初始化代码。

它也集成了一个全面的软件平台，支持每一个系列（例如STM32F4系列的STM32CubeF4）。这个平台包括 STM32Cube HAL（一个 STM32 的抽象层集成软件，确保STM32 系列最大的移植性。）再加上兼容的一套中间件（RTOS,USB,TCP/IP 和图形），所有内嵌软件组件附带了全套例程。

更多关于STM32CubeMX介绍可以进入ST官网查看。

Ⅲ、STM32CubeMX的下载

下载可以到ST官网，也可以在我的360云盘下载（我会定期更新）。

STM32CubeMX的下载（含固件支持包）

ST官网下载地址:

STM32CubeMX及其支持包下载地址（ST官网-英文网页）:

http://www.st.com/content/st_com/en/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-configurators-and-code-generators/stm32cubemx.html

STM32CubeMX及其支持包下载地址（ST官网-中文网页）:

http://www.st.com/content/st_com/zh/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-configurators-and-code-generators/stm32cubemx.html

360云盘下载地址：

https://yunpan.cn/cMgjuHDLgjcAx 访问密码 79f6

STM32CubeMX资料:

https://yunpan.cn/cMgjSQqHDaZv4 访问密码 f7d4

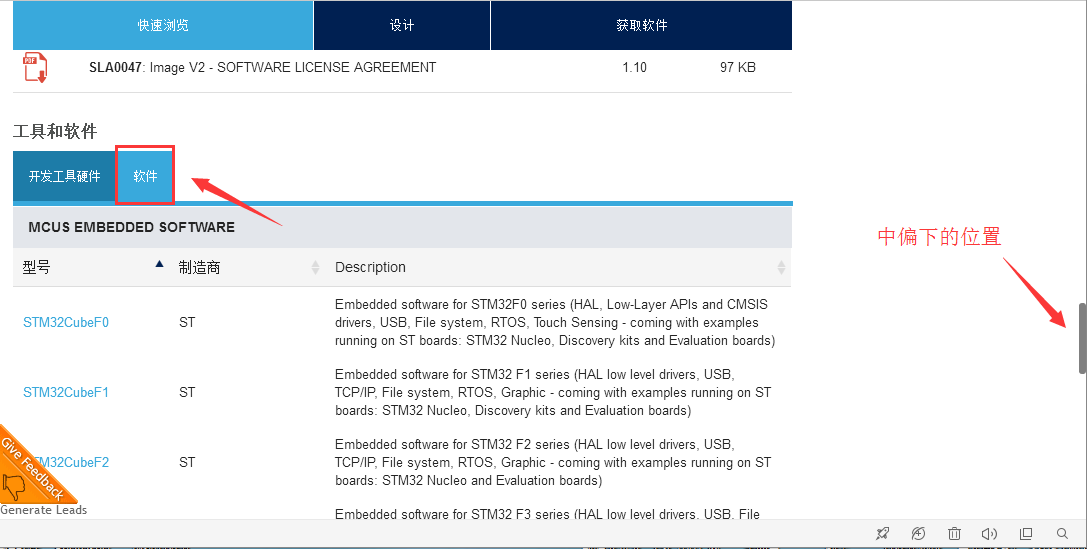

ST官网下载固件支持包，同样也在上面提供网址，点击“软件”可以看到每个系列的固件包，如下图：

Ⅳ、STM32CubeMX工具的安装

安装STM32CubeMX很简单，基本上一路“Next”下去就行了。

以现在最新（2016.0816）版本V4.16.0为例：

1、解压源文件“en.stm32cubemx（V4.16.0）.zip”

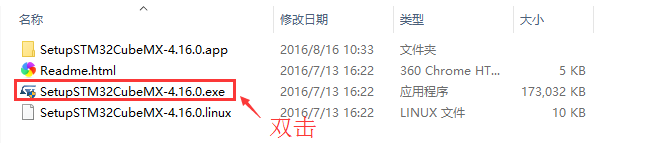

2、双击“SetupSTM32CubeMX-4.16.0.exe”（有管理员限制时，以管理员身份运行）

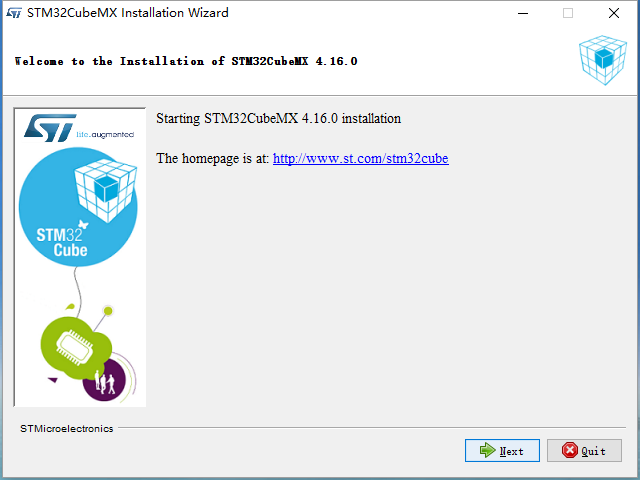

3、点击“Next”

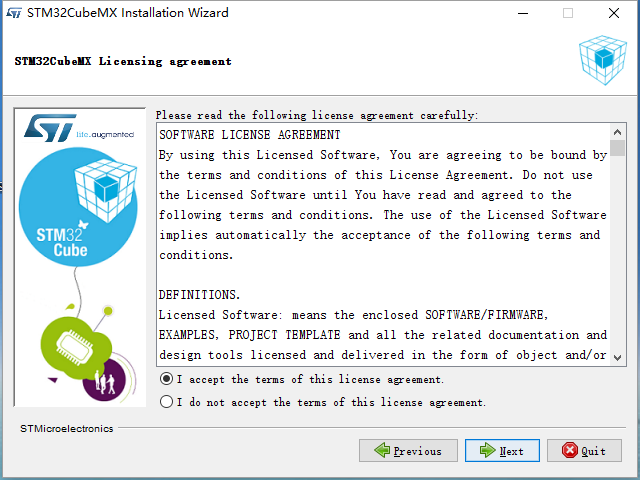

4、选择“I accept the terms...”,点击“Next”

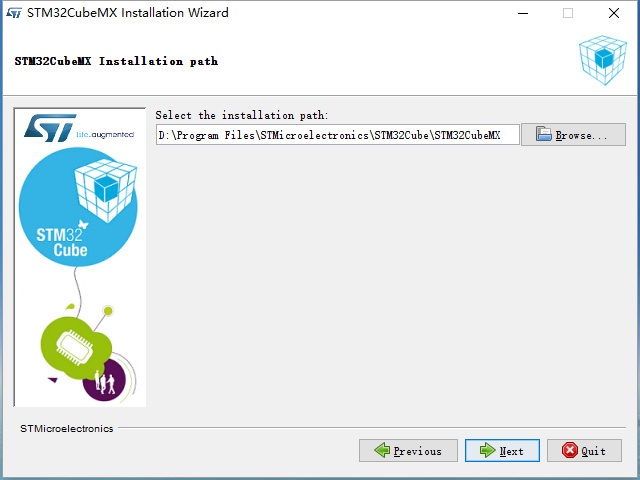

5、选择你的安装路径，点击“Next”

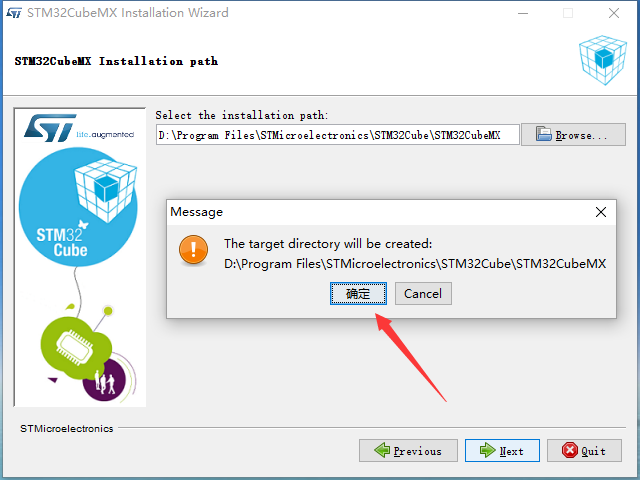

6、提示创建安装目录，点击“确定”

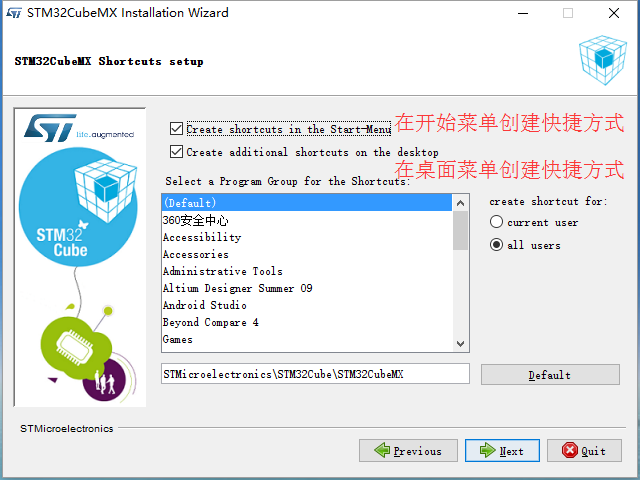

7、勾选快捷方式，点击“Next”

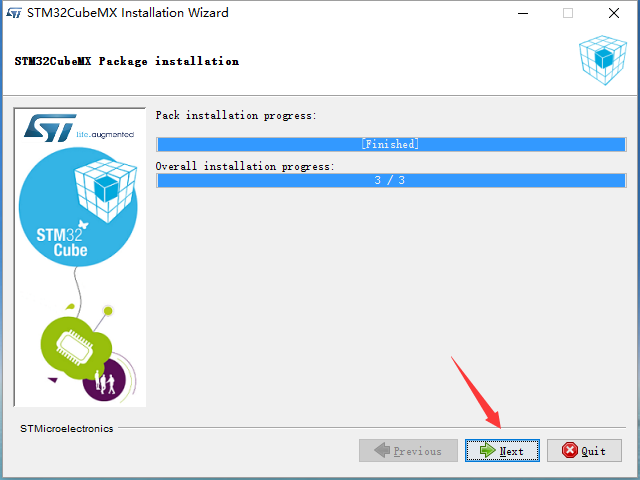

8、等待安装进度完成，点击“Next”

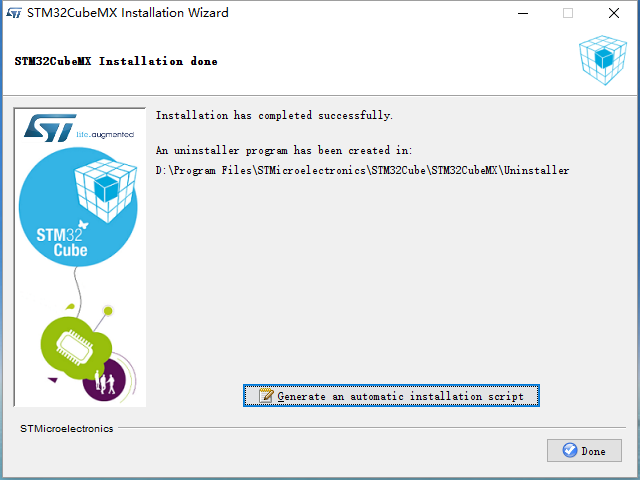

9、点击“Done”，至此已经完成STM32CubeMX的安装。

Ⅴ、STM32CubeMX固件支持包的安装

STM32CubeMX固件支持包可以通过STM32CubeMX软件在线安装，也可以通过STM32CubeMX本地安装，也可以直接解压到安装路径下这三种方式。

1、在线安装

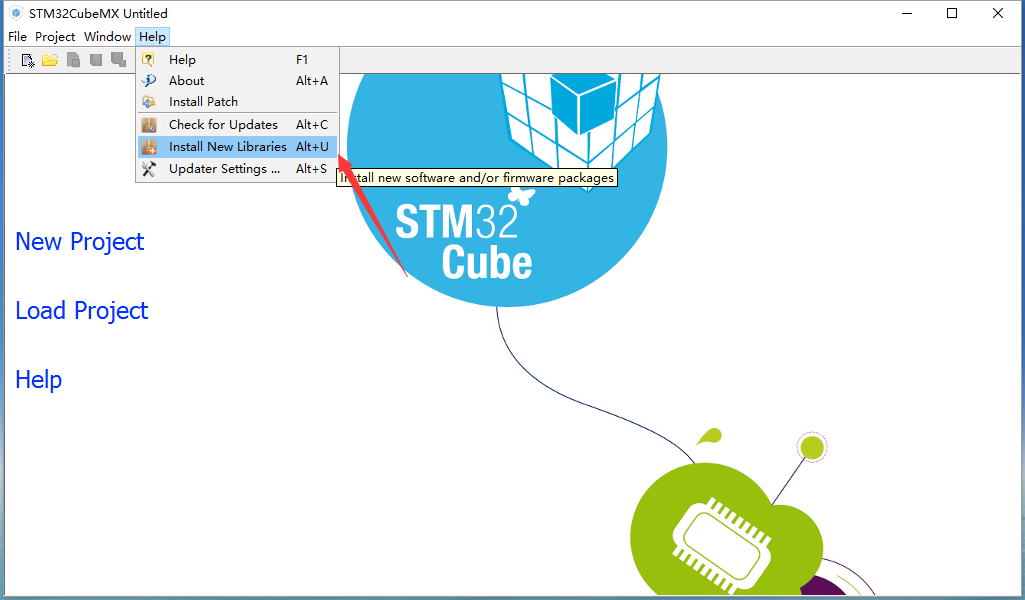

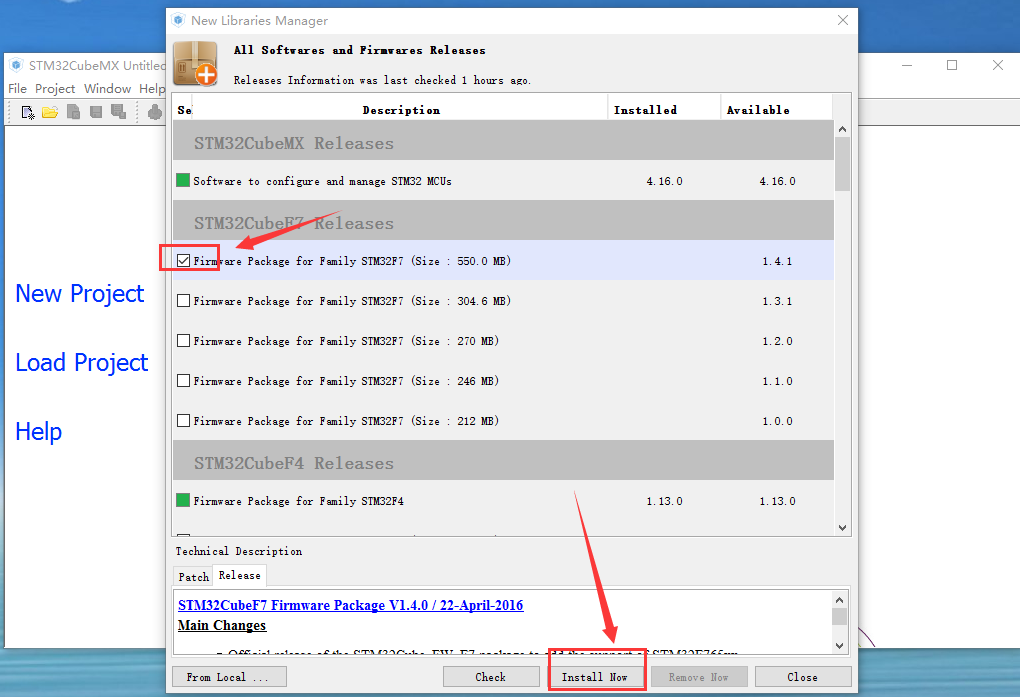

打开STM32CubeMX软件，Help -> Install New Libraries进入库管理界面，勾选上你要安装的固件库，点击“Install Now”直到安装成功。如下图：

2、安装本地

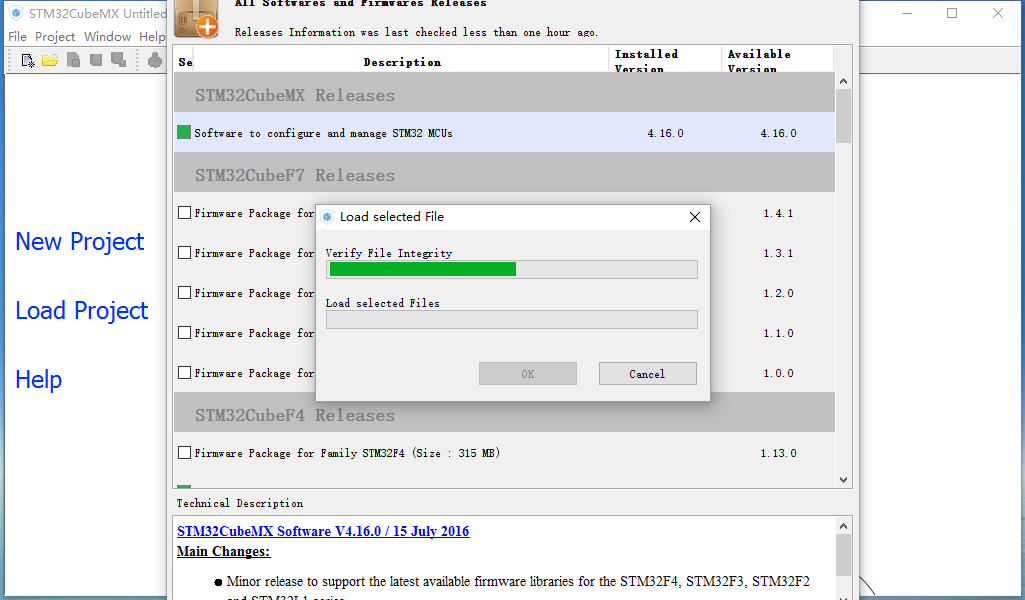

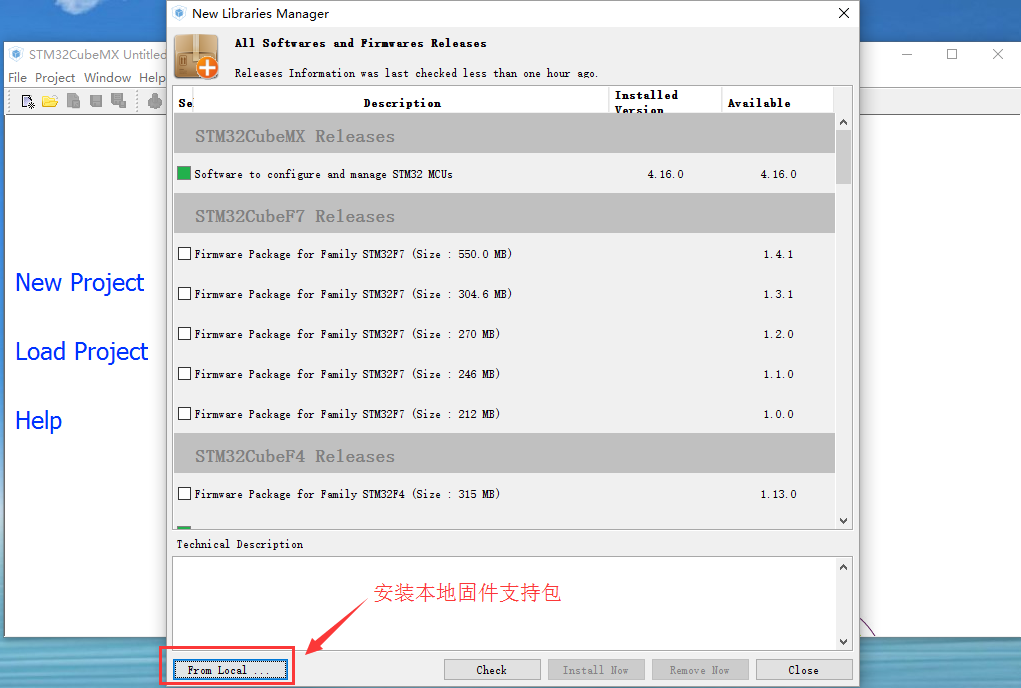

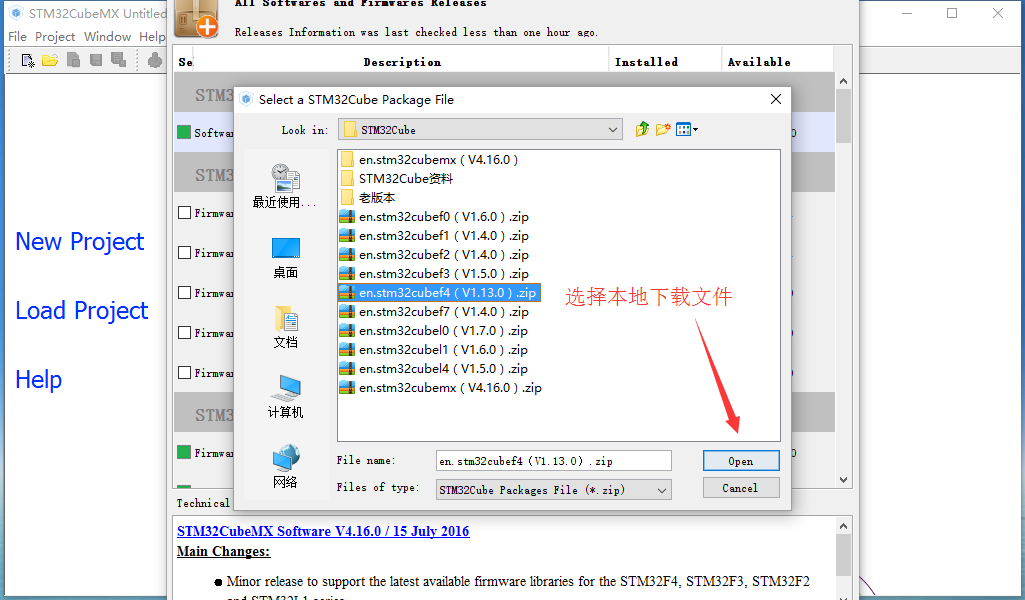

在上面打开的库管理界面，点击左下角的“From Local” -> 弹出文件选择框（选择下载的文件），点击“Open”,进入解压安装过程，直到安装完成。如下图：

3、解压

下载固件支持包原文件，直接解压到安装路径是最简单的方式，但是需要知道你的STM32CubeMX资源库是指定在哪一个文件夹下才行。

查看资源库指定路径：

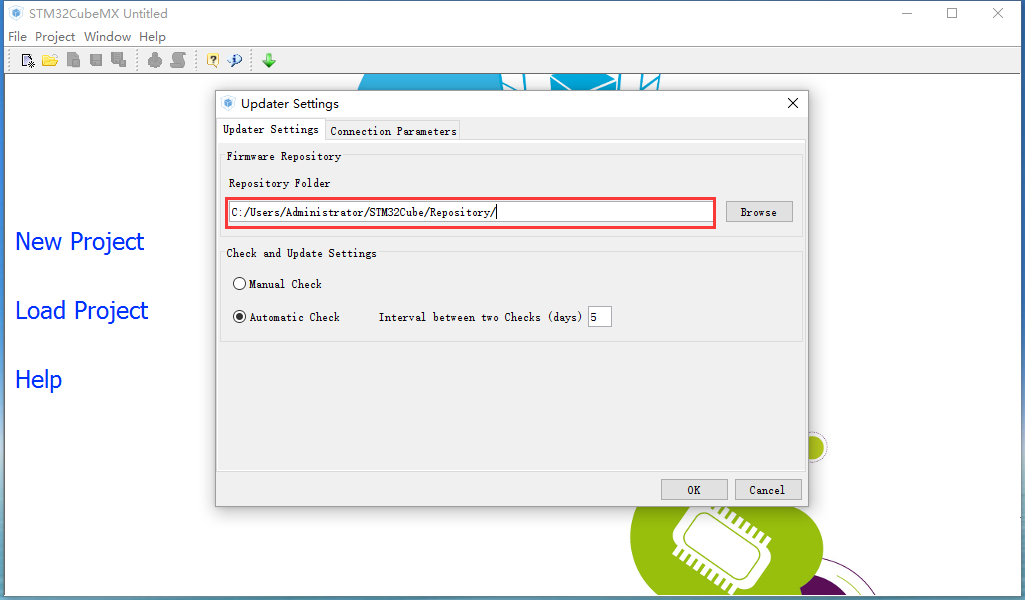

Help -> Updater Settings可以看到指定路径。

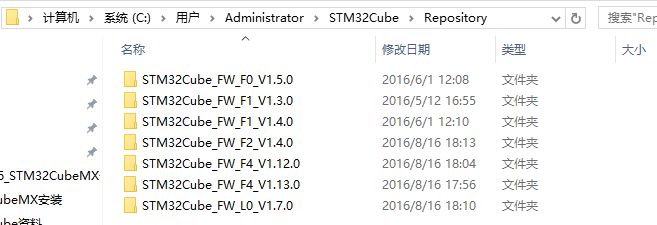

（默认是：C:/Users/Administrator/STM32Cube/Repository）。

解压源文件过程就不说了，但是文件名需要匹配才行（如下）。

转自：https://www.cnblogs.com/strongerHuang/p/5791689.html

来源：https://www.cnblogs.com/strongerHuang/p/5791689.html
